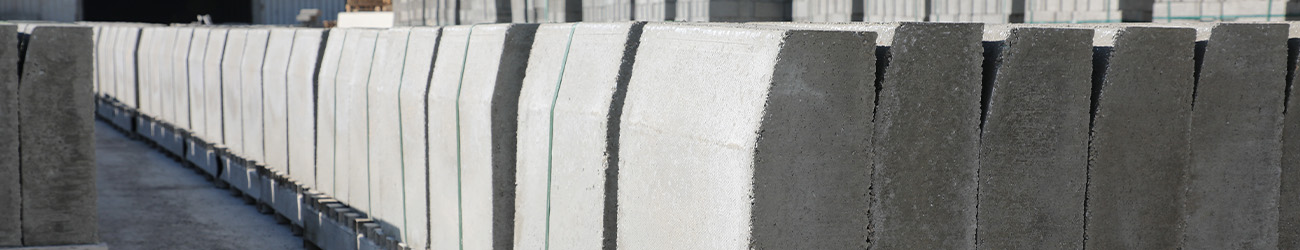

جدول بتنی
جدول بتنی
پس از ساخت بتن با اسلامپ تعیین شده و طبق نسبت های اختلاط محاسبه شده در آزمایشگاه ، بتن مورد نظر از طریق لوله های مخصوص به مخزن نصب شده بالای دستگاه واردمی شود.سپس به کمک دریچه های پروانه ای به طور اتوماتیک میزان بتن لازم درون قالب ریخته می شود سپس پرس هیدرولیک 400تنی روی قطعه انجام می شود وهمزمان سیستم مکش آب مازاد که درون دستگاه قرار دارد آب اضافی درون قطعه را مکش می کند که موجب از بین رفتن حفره های خالی درون قطعه بتنی می شود.پس از اعمال پرس و مکش ،قطعه به طور اتوماتیک روی پالت های مخصوص فلزی چیده شده و به محل عمل آوری هدایت می شود.
مشخصات فنی
جدول بتنی
- عیار سیمان ۴۰۰ کیلوگرم بر متر مکعب
- مقاومت فشاری ۲۸ روزه بالای 30 مگا پاسکال
- جذب آب کمتر از6 درصد وزنی
- وزن مخصوص 2300 کیلوگرم بر متر مکعب
- مقاومت در سایش کمتر از 23 میلی متر
- افت وزنی در برابر سیکل ذوب و یخبندان کمتر از یک کیلو گرم بر مترمتربع
- دارای گواهینامه استاندارد ISTRI 12728 از سازمان استاندارد
- دارای تاییدیه و گواهی نامه فنی از مرکز تحقیقات راه مسکن و شهر سازی
تولید جدول به روش خیس ( Wet press )
تولید جدول در پرشین بتن جم به روش خیس متراکم به وسیله ماشین آلات تمام اتومات و تکنولوژی روز اروپا صورت می گیرد. این محصول با بهترین کیفیت و در ابعاد و شکل های مختلف تولید می شود. استفاده از مرغوب ترین مواد اولیه غرب تهران در کنار فرآیند تولید کنترل شده و عمل آوری مناسب قطعات، جداول بتنی این شرکت را در زمره بهترین جداول قرار داده است. تمامی پارامترهای کنترلی با ابزار مناسب در آزمایشگاه کنترل کیفیت شرکت، تحت پایش و اندازه گیری دائمی قرار دارد. بارگیری، انبار و تخلیه محصولات به وسیله ماشین آلات مخصوص صورت می گیرد تا هیچگونه آسیبی به محصولات وارد نشود. سرعت تولید بالا، کیفیت منحصر به فرد و همچنین بکارگیری نیروی انسانی کمتر از مزایای تولید جداول بتنی به روش خیس متراکم، نسبت به سایر روش های تولید می باشد.
تولید جدول به روش خیس ( Wet press )

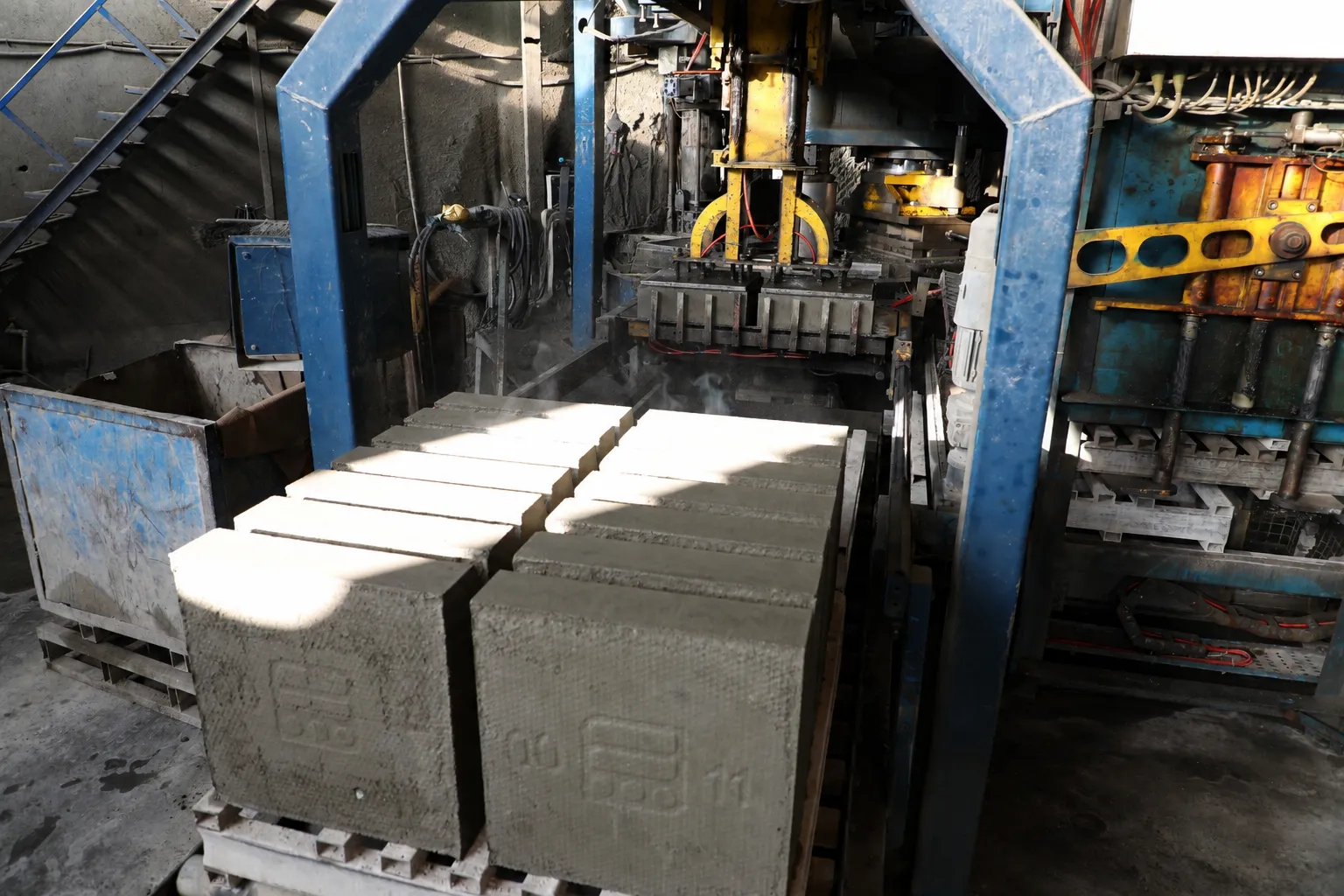

پرس بهینه دستگاه و خارج شدن آب مازاد به وسیله فیلترهای تعبیه شده در قسمت بالا و پایین قطعه، سبب میشود که چگالی بتن قطعه نسبت به بتن تازه(اولیه) حدود ۶ درصد رشد کند، تراکم بالای بتن موجب کاهش شدید تخلخل و نفوذپذیری و افزایش قابل توجه دوام، مقاومت بالا در دورههای یخبندان و افزایش مقاومت فشاری میگردد. ترکیب سیستم وکیوم و میز متحرک دستگاه وظیفه انتقال قطعات بر روی پالت را دارد. که در نهایت قطعات به صورت ایستاده و منظم بر روی پالت ها قرار میگیرد. پالتهای تکمیل شده به قفسههای عملآوری بتن منتقل میشوند و پس از کامل شدن دوره کیورینگ به قسمت بسته بندی منتقل شده و در نهایت به انبار محصول هدایت میشود.
روش فشاری خشک (Dry Press)
از ویژگیهای مثبت تولید جدول به روش پرس خشک میتوان به امکان استفاده بالقوه از دو نوع بتن در قسمت رویه (Face) و زیره (Main) نام برد. این امر امکان تولید جداول بتنی با رویههای رنگی را فراهم میآورد. همچنین با استفاده از روش پرس خشک امکان دستیابی به نسبت آب به سیمان کم وجود دارد که این امر در به حداقل رساندن آب مصرفی (پساب تولیدی کارخانه) و افزایش دوام محصولات، نقش به سزایی دارد. از معایب این روش نسبت به روش پرس خیس میتوان به ظاهر آن اشاره کرد که نسبت به جدول وت پرس سطح صیقلی و مسطح ندارد.
مراحل کار
مراحل تولید جدول بتنی
گام اول
گام اول
ابتدا مواد اولیه بر اساس طرح اختلاط واحد تحقیق و توسعه و تناسب با حجم بچینگ به داخل باکت بچینگ انتقال یافته و پس از میکس ، از طریق لوله به داخل مخزن دستگاه وت پرس انتقال می یابد .
گام دوم
گام دوم
دریچه های دستگاه مطابق برنامه دستگاه و بر اساس حجم قالب ، بتن تازه را به داخل قالب هدایت می کند.
گام سوم
گام سوم
سپس با پرس بهینه دستگاه و خارج شدن اب مازاد به وسیله فیلترهای تعبیه شده ، درنهایت قطعات بصورت ایستاده و منظم بر روی پالت قرار می گیرند و پالت های تکمیل شده توسط لیفتراک به قفسه های عمل آوری بتن منتقل می شوند.
گام چهارم
گام چهارم
پس از کامل شدن دوره کیورینگ به قسمت بسته بندی منتقل شده و در نهایت به انبار محصولات هدایت می شود.
نتایج آزمایش داخلی جدول بتنی پیش ساخته نیم شیب / 100*300*500
نتایج آزمایش داخلی جدول بتنی پیش ساخته نیم شیب / 12.5*300*500
نتایج آزمایش داخلی جدول بتنی پیش ساخته نیم شیب / 150*300*500
نتایج آزمایش داخلی جدول بتنی پیش ساخته نیم شیب / 12.5*400*500
نتایج آزمایش داخلی جدول بتنی پیش ساخته نیم شیب / 150*400*500
سوالات متداول
- چه عواملی بر قیمت جدول بتنی موثرند؟
-
قیمت نهایی جدول بتنی به مواردی چون عیار سیمان مصرفی، اندازه جدول، ضخامت، رنگ و نوع آن بستگی فراوانی دارد. همچنین هزینه باربری، نوع وسیله حمل و نقل و تعداد جدول بتنی از دیگر مواردی است که در قیمت این قطعات بتنی تاثیر میگذارد.
- مزایای استفاده از جدول بتنی چیست؟
-
مقاومت بالا در برابر شکستگی (با دوام و مستحکم)
- کاربردهای جدول بتنی چیست؟
-
دیواره کانالهای انتقال آب فاضلاب و جوی به منظور هدایت آبهای سطحی به عنوان یک عنصر مرزبندی بین وسایل نقلیه جداسازی فضاهای سبز از مسیر تردد زیباسازی فضاهای شهری استفاده به عنوان ناودان در سیستم زهکشی در ساختار جاده آبرو کانیو ساخت سکوهای پمپ بنزین جدول کنار خیابان
بسته بندی و حمل نقل
3 مدل جدول بتنی پر مصرف در کشور
جدول نیم شیب
| ابعاد(mm) | وزن(kg) | تعداد در بسته | ظرفیت کامیون | ظرفیت تریلی |
|---|---|---|---|---|
| 150*1000*500 | 166 | 7 | 70 | 140 |
| 125*1000*500 | 137 | 8 | 80 | 168 |
| 150*800*500 | 135 | 7 | 84 | 175 |
| 125*800*500 | 112 | 8 | 104 | 208 |
| 200*600*500 | 135 | 5 | 90 | 160 |
| 150*600*500 | 100 | 7 | 126 | 238 |
| 125*600*500 | 83 | 8 | 160 | 280 |
| 150*500*500 | 175 | 7 | 140 | 280 |
| 125*500*500 | 68 | 8 | 168 | 336 |
| 150*400*500 | 66 | 7 | 175 | 350 |
| 125*400*500 | 54 | 8 | 208 | 424 |
| 150*300*500 | 49 | 7 | 238 | 483 |
| 125*300*500 | 41 | 8 | 288 | 560 |
| 100*300*500 | 32 | 10 | 350 | 700 |
جدول تخت لبه گرد
| ابعاد(mm) | وزن(kg) | تعداد در بسته | ظرفیت کامیون | ظرفیت تریلی |
|---|---|---|---|---|
| 150*500*500 | 86 | 7 | 140 | 280 |
جدول ذوزنقه ای
| ابعاد(mm) | وزن(kg) | تعداد در بسته | ظرفیت کامیون | ظرفیت تریلی |
|---|---|---|---|---|
| 150*300*1000 | 106 | 7 | 112 | 224 |
| 100*300*500 | 53 | 7 | 224 | 448 |
